Hur kodar man en PH-sensor?

Introduktion

En pH-sensor är ett viktigt verktyg för att mäta surheten eller alkaliniteten hos vätskor. Det spelar en avgörande roll inom områden som jordbruk, rening av avloppsvatten och miljöövervakning. Med den ökande efterfrågan på exakt kontroll av vattenkvaliteten är det en värdefull färdighet att veta hur man kodar en pH-sensor. I den här guiden lär du dig hur du kodar en pH-sensor med en Arduino och kalibrera den för noggranna mätningar. Vi ska också utforska hur Leadmed tillhandahåller pH-sensorer med hög precision för övervakning av vattenkvalitet i realtid och integration med olika applikationer.



Förstå pH-sensorn

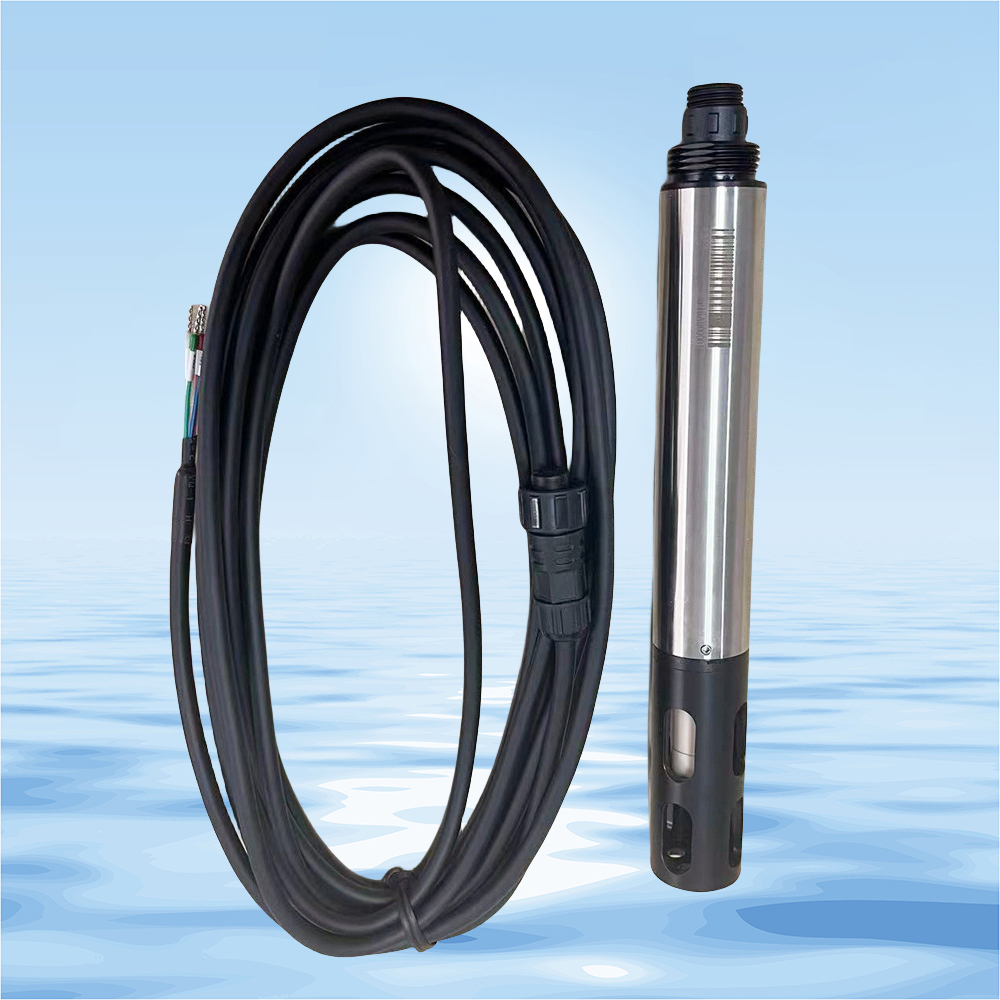

Vad är en pH-sensor?

En pH-sensor känner av vätejonkoncentrationen i en lösning och omvandlar den till en elektrisk signal som motsvarar ett pH-värde. pH-skalan sträcker sig från 0 till 14, där 7 är neutralt. Värden under 7 indikerar surhet, medan värden över 7 indikerar alkalinitet. pH-sensorn består vanligtvis av en glaselektrod och en referenselektrod. Dessa elektroder interagerar med lösningen och detekterar spänningsskillnaden som korrelerar med vätejonkoncentrationen.

Komponenter i ett pH-sensorsystem

pH-sensorsystemet består av:

● pH-sond: Består av en glaselektrod som interagerar med lösningen och en referenselektrod som upprätthåller en stabil elektrisk potential.

● Arduino-integration: Den analoga utgången på pH-sensorn är ansluten till Arduinos analoga ingångsstift, vilket gör att den kan läsa signalen och bearbeta data.

Leadmed tillhandahåller pH-sensorer med hög precision som inkluderar funktioner som temperaturkompensation och hållbara elektroddesigner. Dessa sensorer är perfekta för att ge exakta pH-mätningar i en mängd olika industriella och miljömässiga tillämpningar.

Hårdvaruinställning för Arduino och pH-sensor

Ansluter pH-sensorn till Arduino

För att ansluta pH-sensorn till din Arduino, se till att kabeldragningen är gjord på rätt sätt för att systemet ska fungera korrekt. pH-sensorn måste anslutas till lämpliga stift på Arduino-kortet för att kunna läsa data exakt. Nedan är stegen för att korrekt koppla pH-sensorn till din Arduino.

Förbindelse	Arduino Pin	pH-sensorstift	Beskrivning
VCC	5V (eller 3,3V)	VCC	Ger ström till pH-sensorn.
GND	GND	GND	Gemensam jordanslutning.
Signal (Po)	Analog stift A0	Po	Läser den analoga signalen från pH-sensorn.

Se till att ansluta dessa stift noggrant. VCC-stiftet ska anslutas till antingen 5V eller 3,3V, beroende på sensorns effektkrav. GND ska anslutas till Arduinos jord, och Signal (Po) stiftet ska anslutas till en analog ingångsstift, såsom A0.

Strömkrav

De flesta pH-sensorer fungerar inom spänningsområdet 3,3V till 5V, vilket gör dem kompatibla med de flesta Arduino-kort. För pålitlig och konsekvent drift är det viktigt att se till att din pH-sensor drivs av en stabil källa. Variationer i strömförsörjningen kan leda till felaktiga avläsningar och opålitlig prestanda. Verifiera alltid din sensors spänningskrav, eftersom vissa modeller kan kräva specifika strömförsörjningar för att fungera korrekt. Detta säkerställer optimal prestanda och korrekt datainsamling för dina projekt.



Kodar pH-sensorn på Arduino

Läser analoga värden

För att fånga data från pH-sensorn använder du funktionen analogRead() i Arduino. Denna funktion läser av spänningen från sensorn, som är proportionell mot lösningens pH-värde. Detta enkla kommando kommer att skriva ut råvärdet från sensorn till den seriella monitorn, där det sträcker sig från 0 till 1023, motsvarande 0-5V-ingången.

Konvertera analoga värden till pH

När du har det råa analoga värdet är nästa steg att konvertera det till en spänning. Formeln för denna omvandling är enkel, och när du väl har fått spänningen kan du använda den för att beräkna pH. Normalt motsvarar ett neutralt pH (pH 7) en spänning på 2,5V. Därifrån kan du beräkna pH-värdet.

Kartläggning av spänning till pH

För att kartlägga spänningen från pH-sensorn till en skala från 0 till 14 (standard pH-skalan) måste du utföra en omvandling från spänning till pH. Denna process använder en linjär ekvation som mappar utspänningen från sensorn direkt till pH-värdena.

Steg	Fungera	Produktion
Analog läsning	analogRead()	Rå sensorvärde
Konvertera till spänning	Använd konverteringsformel	Spänning (0-5V)
Karta till pH	Linjär kartläggningsekvation	pH-värde (0-14)

Den här tabellen sammanfattar kärnstegen för att läsa, konvertera och kartlägga pH-sensordata till pH-skalan.



Kalibrering av pH-sensorn

Varför kalibrering är viktigt

Kalibrering säkerställer att pH-sensorn ger korrekta avläsningar. Utan kalibrering kommer pH-sensorns avläsningar inte att återspegla lösningens verkliga pH-värde. Kalibrering innebär vanligtvis att man använder buffertlösningar med kända pH-värden (som pH 4,0, 7,0 eller 10,0) för att justera sensorns uteffekt.

Steg-för-steg kalibreringsprocess

För att kalibrera pH-sensorn:

1. Placera sensorn i en buffertlösning med pH 7,0 (neutral).

2. Läs av det råa pH-värdet från den seriella monitorn.

3. Justera kalibreringsvärdet i koden tills utgången visar exakt 7.0.

Om din sensor har en potentiometer på kortet kan du använda den för manuell kalibrering.

Tips: Använd tvåpunktskalibrering (med pH 4,0 och pH 7,0 buffertlösningar) för att säkerställa mer exakta resultat.

Justera kalibreringen manuellt

Om du märker att pH-sensorn fortfarande inte är korrekt efter den första kalibreringen, kan du manuellt justera kalibreringen i koden. Till exempel, om din sensor visar 6,5 när den är nedsänkt i en pH 7,0-buffert, kan du justera kalibreringsvariabeln i koden med skillnaden, som är 0,5.



Finjusterande pH-mätnoggrannhet

Stabiliserande avläsningar

I praktiken kan pH-sensorer ge bullriga avläsningar. Ett sätt att förbättra noggrannheten är att snitta flera avläsningar för att jämna ut fluktuationer. Du kan till exempel ta tio avläsningar och beräkna medelvärdet för att få ett mer stabilt resultat.

Temperaturkompensation

Temperaturen har en betydande inverkan på pH-mätningarna. När temperaturen ändras skiftar pH-kurvan, vilket påverkar avläsningarna. Många moderna pH-sensorer, som de från Leadmed, har integrerad temperaturkompensation för att mildra detta problem och ge mer exakta avläsningar under varierande temperaturförhållanden.

För att inkludera temperaturkompensation måste du läsa av temperaturen med hjälp av en temperatursensor och justera pH-beräkningen därefter.

Faktor	Lösning
Bullriga avläsningar	Genomsnitt av flera avläsningar för att minska fluktuationer.
Temperatureffekter	Använd integrerad temperaturkompensation för att justera avläsningarna.

Den här tabellen belyser de två huvudstrategierna för att förbättra noggrannheten i pH-sensormätningar: stabilisering av avläsningar genom medelvärdesberäkning och kompensation för temperaturvariationer.



Praktiska tillämpningar och användningsfall

pH-sensorer, som de som tillhandahålls av Leadmed, har breda tillämpningar inom olika industrier. Nedan finns två huvudområden där dessa sensorer är ovärderliga: övervakning av vattenkvalitet och jordbruksanvändning. Tabellen nedan sammanfattar deras viktigaste tillämpningar och fördelar.

Ansökan	Industri	Fördelar
Övervakning av vattenkvalitet	Akvarium, simbassänger, industriell vattenrening	Upprätthåller optimala pH-nivåer för att säkerställa vattenkvaliteten och förhindra kontaminering.
Jordbruksbruk	Jordbruk, Markvård	Övervakar jordens surhet för optimal tillväxt och skörd.

Tips: För bättre jordbruksövervakning, kombinera pH-sensorer med andra miljösensorer som fukt- eller temperatursensorer för en omfattande förståelse av markförhållandena.

Slutsats

Att lära sig att koda en pH-sensor med Arduino möjliggör exakta pH-mätningar för olika applikationer. Att förstå sensorns funktion, kalibrering och finjustering är nyckeln för att få exakta avläsningar. Att experimentera med buffertlösningar och integrera pH-sensorer i projekt förbättrar dina färdigheter. Beijing Leadmed Technology Co., Ltd. erbjuder avancerade pH-sensorer, idealiska för industrier som behöver kontinuerlig övervakning med hög precision. Deras produkter tillhandahåller pålitliga lösningar för övervakning av vattenkvalitet och jordbrukstillämpningar, och stödjer industrier med exakta data i realtid.



FAQ

F: Vad är en pH-sensor och hur fungerar den?

S: En pH-sensor känner av vätejonkoncentrationen i en lösning och omvandlar denna till en elektrisk signal som motsvarar ett pH-värde. Sensorn inkluderar vanligtvis en glaselektrod och en referenselektrod, som interagerar med lösningen för att mäta pH genom att detektera spänningsskillnader.

F: Hur kodar jag en pH-sensor med Arduino?

S: För att koda en pH-sensor med Arduino, anslut sensorn till ett analogt stift på kortet. Använd funktionen analogRead() för att fånga råvärdet, konvertera det sedan till spänning och mappa det till pH-skalan (0-14). Kalibrering är nyckeln till att säkerställa korrekta avläsningar.

F: Varför är kalibrering viktig för en pH-sensor?

S: Kalibrering säkerställer att pH-sensorn ger korrekta och tillförlitliga avläsningar. Utan kalibrering kan sensorn ge felaktiga pH-värden. Det innebär vanligtvis att man använder buffertlösningar med kända pH-värden, såsom pH 4,0, 7,0 eller 10,0.

F: Hur kan jag stabilisera pH-sensoravläsningarna?

S: För att stabilisera pH-sensoravläsningar, gör ett genomsnitt av flera mätningar för att minska brus. Du kan också använda mjukvarufiltreringstekniker för att jämna ut fluktuationer, vilket säkerställer att avläsningarna är mer konsekventa och tillförlitliga.

F: Kan jag använda en pH-sensor för jordbruksapplikationer?

S: Ja, pH-sensorer används i stor utsträckning inom jordbruket för att övervaka jordens pH-nivåer. Genom att använda en pH-sensor kan lantbrukare säkerställa optimala förutsättningar för växttillväxt, justera markens surhet eller alkalinitet efter behov för olika grödor.
